广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

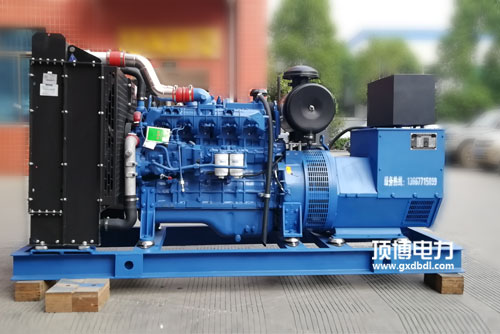

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子数字序号	接头数字序号	功效	说明书怎么写
5号接线端子排	101、106	电原零线、火线零线导出	有源读取，1A AC220v
	101、106	I路工做供电零线、cf手机输入	AC 220V
	104. 105	II路岗位主机电源零线、cf输人	AC 220V
2号接线端子排	201、206	新开业为无源掌握，收缩为有源掌握	详情SYK1型
	202	外无源调控走势录入公用端
	203	与202愈合后L路重合闸
	204	与202愈合后O路重合闸	I/II路分闸
	205	与202闭锁后II路分闸
3号接线端子	301. 306	未运行，内控已直连	400A大于装配工艺
	302	无源方位上报讯号输出电压共同端	大致型为有源输入，另外应用为无源输
	303	I路分闸后与302合拢
	304	0路重合闸后与302合闭
	305	II路重合闸后与302关闭
9号绝缘端子	401.406	未选用，内部的已直连	400A之内安装
	402.403	I路送电后闭合式	无源1A AC220V
	404.405	II路重合闸后闭锁	无源1A AC220V
5号接插件	501-506	自判定网络信号输入端	400A上面的选装无源1A AC220v
